概 述

鎧裝熱電偶材料是由熱電極、絕緣材料和金屬外套管等經多次拉制而成。鎧裝熱電偶/熱電阻具有易彎曲、耐高壓、熱響應時間快和堅固耐用等優點，它與裝配式熱電偶/熱電阻一樣，作為測量溫度的傳感器， 通常和顯示儀表、記錄儀表或計算機等配套使用。它可以直接測量各種生產過程中從-40℃～1250℃(熱電偶)，-200～500℃(熱電阻)范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。具有以下特點：
⑴ 結構簡單，工藝，直徑小。
⑵ 適宜批量生產，成本低。
⑶ 可彎曲，安裝使用方便。
⑷ 單支產品長度可做得很長。
⑸ 惰性小，熱響應時間快。

主要技術指標

⑴ 測溫范圍及允差

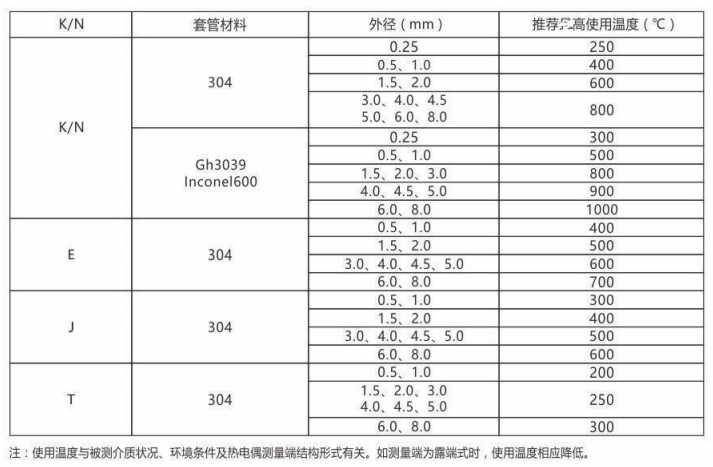

測溫范圍:

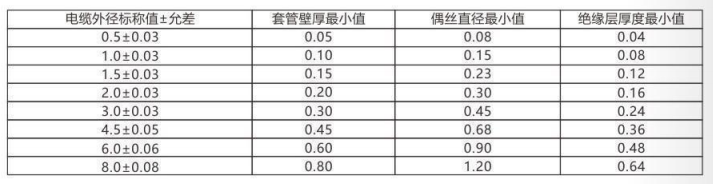

（2）鎧裝熱電偶電纜尺寸與允許偏差/mm

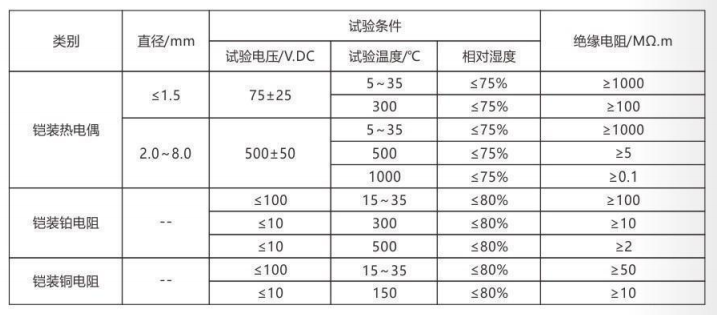

（3）絕緣電阻

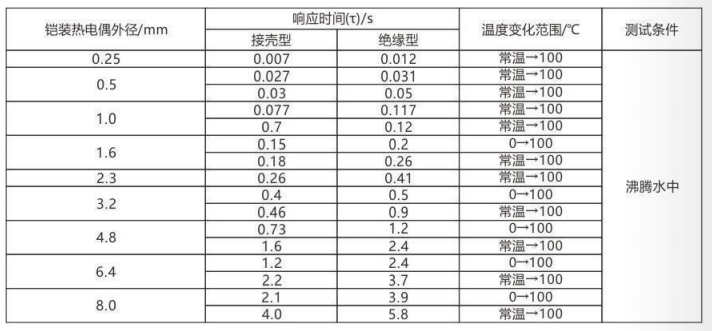

（4）響應時間（0.632）

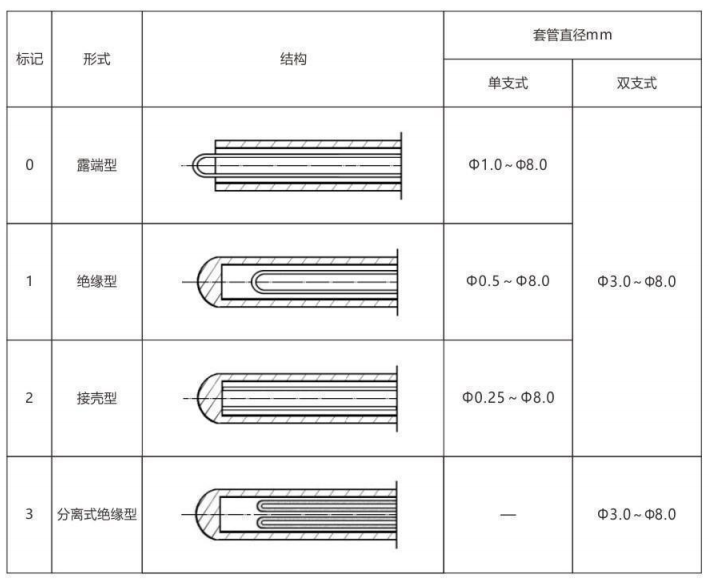

鎧裝熱電偶測量端形式

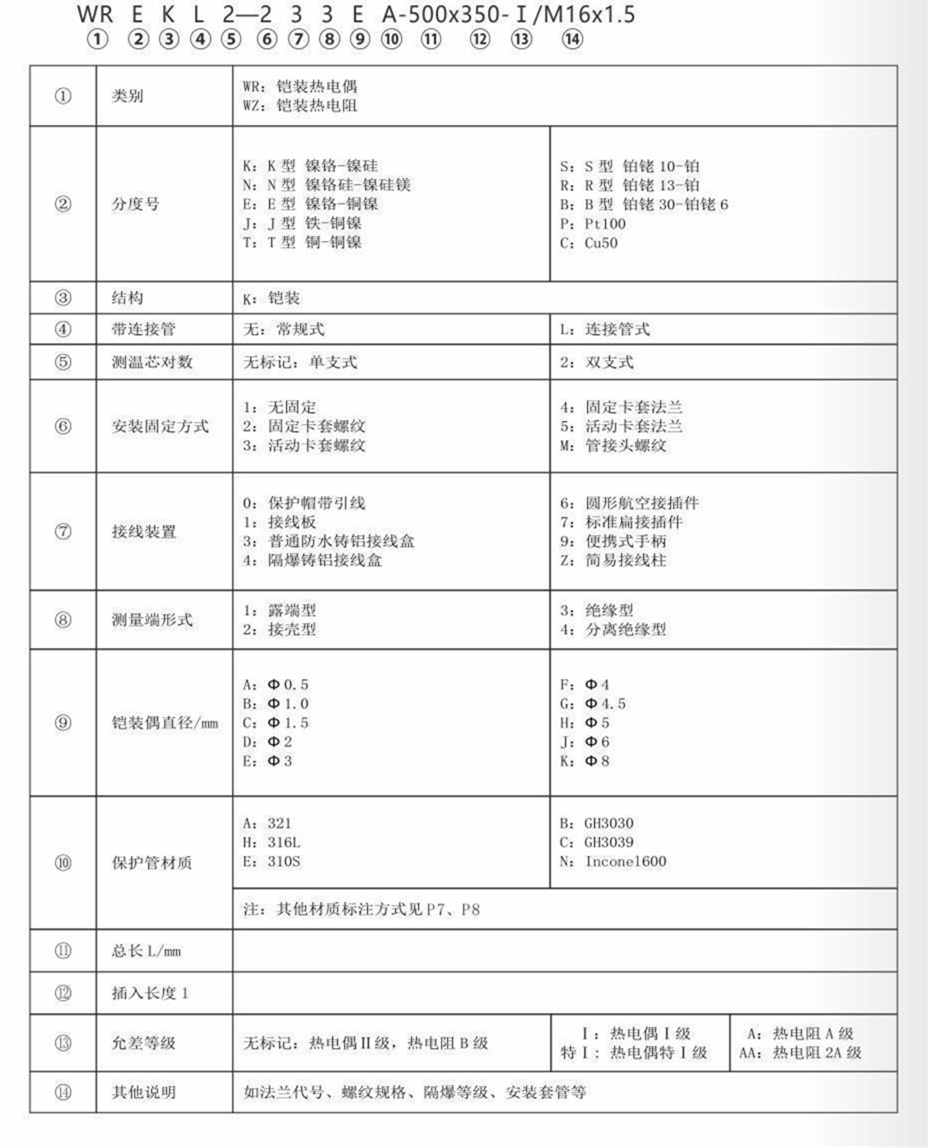

型號標記

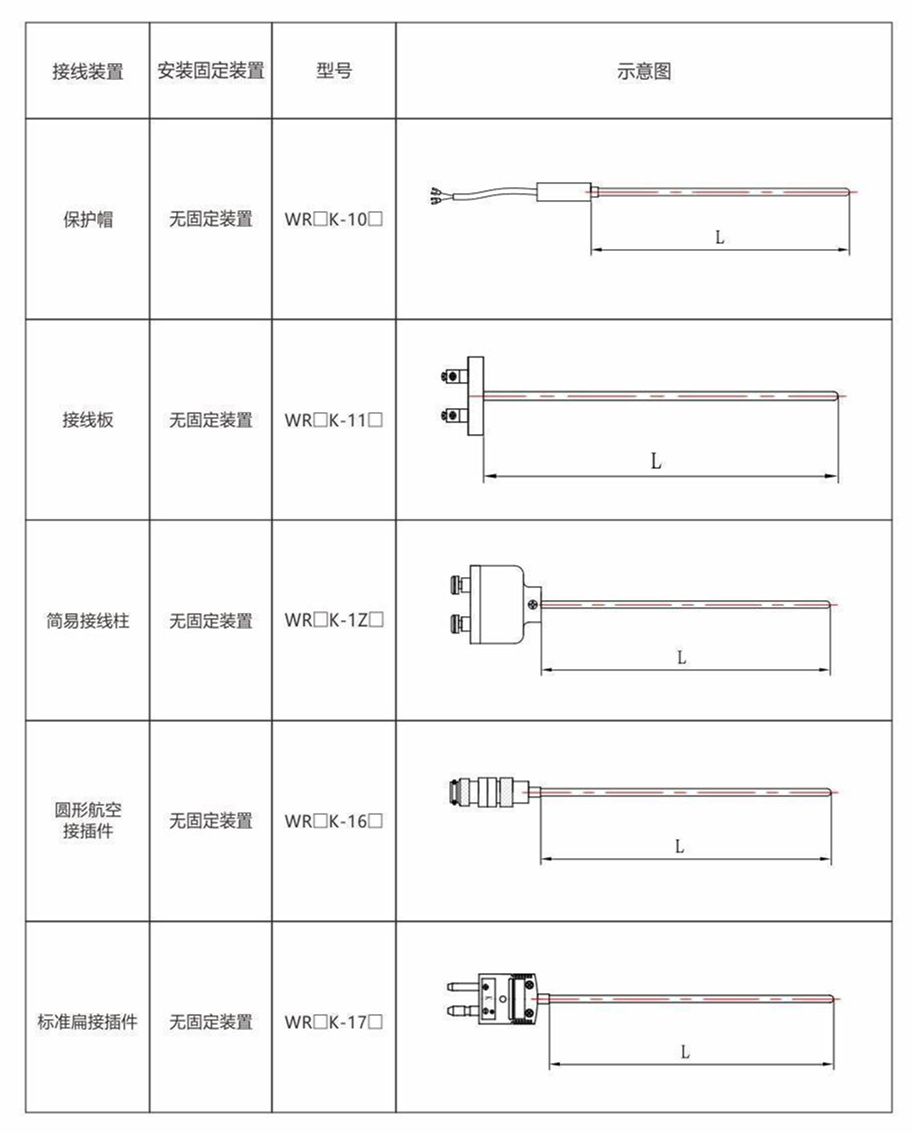

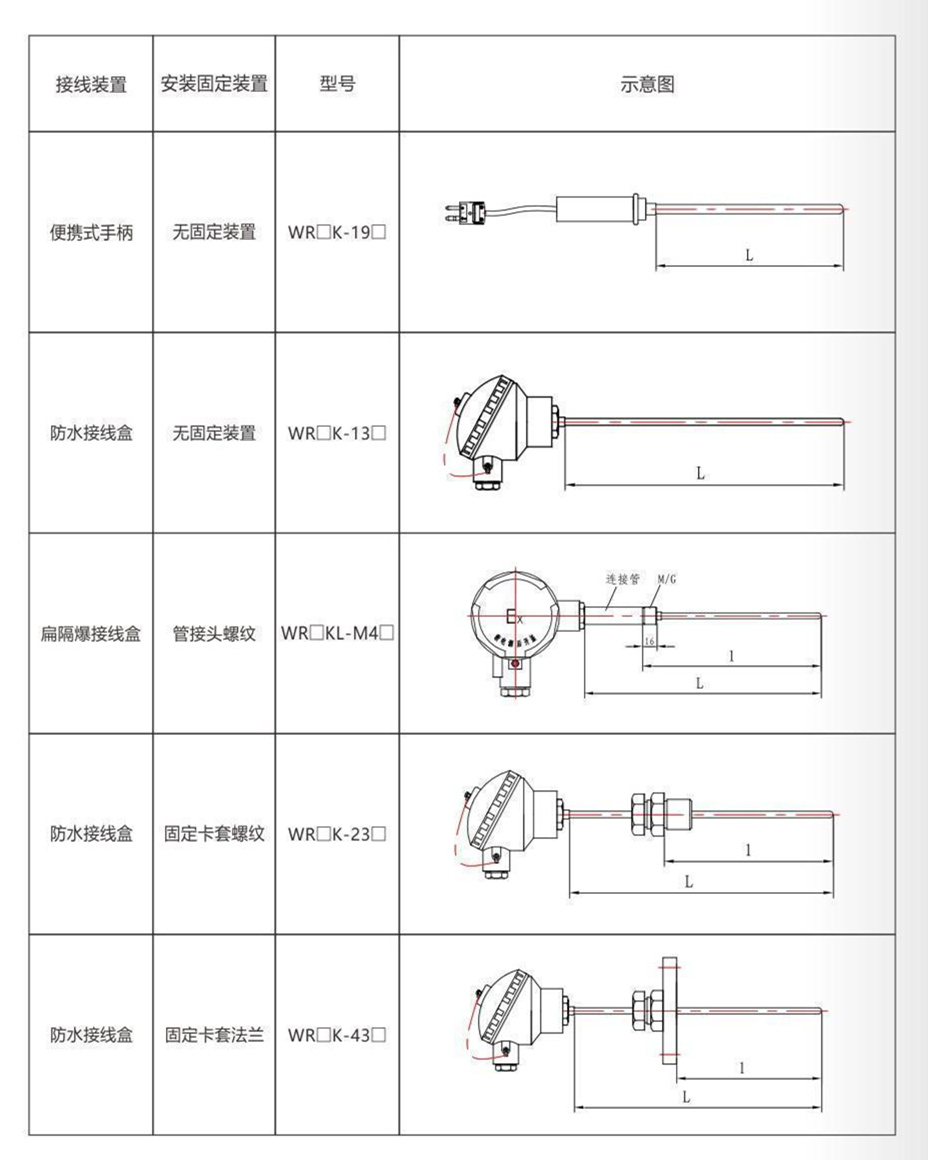

結構示意圖
